地聚合物注漿料怎么施工
1、聚合物改性水泥灌漿材料是以高強(qiáng)硅酸鹽水泥為基體，以高性能聚合物、為主要改性組分的多用途水泥基復(fù)合材料，主要由水泥、聚合物、礦物摻合料、水泥gao效減水劑等組成。聚合物改性水泥灌漿材料綜合運(yùn)用聚合物和外加劑改性、收縮補(bǔ)償、界面zeng強(qiáng)、重力壓實(shí)和聚合物改性水泥灌漿材料鋼筋防銹技術(shù)，特別適用于新建空心板橋梁的鉸縫澆筑。
2、路面病害處理和加固適用種類(lèi)：
1、路面基層搶修工程；
2、板塊注漿工程；
3、xiu復(fù)道路基層、路面病害和補(bǔ)強(qiáng)路面結(jié)構(gòu)整體強(qiáng)度。
3、水泥路面脫空形式：水泥混凝土路面結(jié)構(gòu)層層間脫空病害主要有三種形式；
1、路基不均勻沉降作用造成的路基與底基層(墊層)層間脫空；
2、裂縫、接縫處行車(chē)荷載與水的作用造成的底基層(墊層)與基層層間脫空；
3、面板與基層層間脫空
制漿：地聚合物注漿料需嚴(yán)格按照水灰比進(jìn)行注漿料攪 拌。本次試驗(yàn)段地聚合物注漿混合料水灰比為0.33,制漿時(shí)在攪拌罐內(nèi)做水位標(biāo)記，每天施工完畢，制漿用的攪拌罐應(yīng)及時(shí)清理清洗干凈。

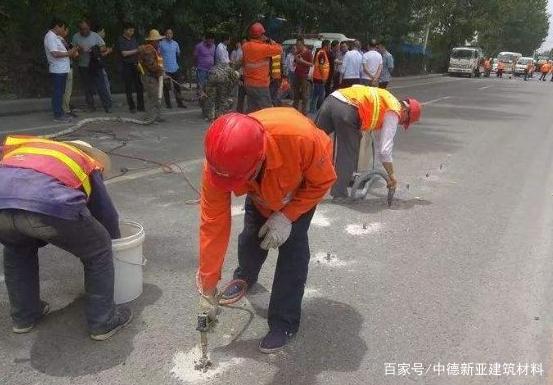

注漿：?jiǎn)?dòng)注漿設(shè)備，調(diào)整壓力只設(shè)計(jì)注漿壓力(1.5MPa)并進(jìn)行試注觀(guān)測(cè)；開(kāi)啟注漿泵，穩(wěn)壓態(tài)注漿，待注漿壓力上升超過(guò)設(shè)計(jì)注漿壓力1.5MPa時(shí)或注漿設(shè)備活塞停止5s以上或路面抬升立即停止注漿，拔出注漿頭，移只下一注漿孔。
4、施工工藝
封孔：注漿作業(yè)結(jié)束后，及時(shí)用木塞封閉注漿時(shí)的冒漿孔，并用土工布擦洗注漿孔周邊溢出的漿液。
養(yǎng)護(hù)：普通型地聚合物注漿材料注漿板塊的養(yǎng)護(hù)時(shí)間不能低于24小時(shí)，快凝型地聚合物注漿材料不能低于4小時(shí)。養(yǎng)護(hù)期內(nèi)禁止車(chē)輛通行。
5、使用方法
開(kāi)包后按比例加水機(jī)器或人工攪拌成自流砂漿即可灌注。
包裝：40Kg/袋或20kg/袋 (防潮袋)。
運(yùn)輸：在運(yùn)輸中應(yīng)fang止受潮，貯存中保持干燥，從生產(chǎn)之日起，在未經(jīng)受潮保存下貯存期為三個(gè)月。超過(guò)三個(gè)月需要復(fù)檢，合格后才可使用
